[warkriss]

Hei, kuna sain uue teleka, millel LAN port olemas, siis tekkis vajadus jagada olemasolevat põrandaalust kaablit. Mõeldud-tehtud, tellisin endale komplekti ethernet splittereid ja 4 Cat5E kaablit. Täna sain siis lahendust proovida, kuid tööle ta kahjuks ei hakanud.

Lahendus ise näeks välja siis selline- Ruuter - 2 Cat5E - Splitter - Kaabel (ei ole kindel kas Cat5 või Cat5e) - Splitter- Telekas ja digiboks.

Ühendasin nad ära ning ruuteris vahepeal vilkusid mõlema pordi tulukesed, vahepeal olid mõlemad kustus ning vahepeal põlesid. Saan aru, et andmeside toimub siis, kui nad vilguvad. Tööle kahjuks ei saanud selle lahendusega ei teleka võrku ega digiboksi võrku.
Digiboks ei käivitunud (tegemist HD Elioni digiboksiga). Laadis üles 4 palli viiest, viienda juures jäi toppama. Telekas alguses võrku ei tuvastanud, kui ta käima panin. Hiljem, kui telekas juba mängis ja talle kaabli sisse suskasin, siis hakkas viskama, et leidis kaabli / kaabel lahti ühendatud/ kaabel leitud/ kaabel lahti ühendatud ja jäi sellisesse ringi siis.

Ruuter on Thomson 784. Oskab keegi mingeid ideid veel anda, mida proovida? Proovisin muidugi lahti ühendada kaableid ja uuesti neid ühendada jms.
Kas viga võib olla selles, et splitterite vahel olev kaabel on Cat5 ja ülejäänud Cat5E? (pole selles kindel, kuid kuna see on paigaldatud mitmeid-mitmeid aastaid tagasi, siis tõenäosus on suur).

[friik1]

Kuigi 100Mbit võrk kasutab 8st soonest ainult 4 ning kuigi teoreetiliselt saab sellest kaablist tõesti 2 signaali läbi seega ajada, on see jube häkk, mida ei tohiks kunagi kasutada.
Midagi standardset saaks ära teha tagged VLANidega ja mõistusega switchiga teleka-digiboksi pool, kui T784 üldse tagged VLANe tunneb...

[degreal]

Mina suran 2x 100Mbit ühest cat5e kaablist läbi, kuna ei viitsinud teist 30 meetrit vedada. Kõrvalnähte pole esinenud.

[warkriss]

[HA]

lühemate kaablite puhul tavaliselt isegi enamvähem toimib jah, aga natu pikemate kaablite puhul hakkab kohe jama pihta

[friik1]

Ethernet küll ei kasuta ülejäänud 4 soont aga need toimivad varjestusena. Nüüd kui sama kaabli sees hakkavad need sooned tekitama mingeid häired, võivad bitid-baidid torus teistpidi hüpata ning jama kui palju.
Ma olen näinud selliseid häkke ning on ette tulnud ka andmete katkiminekut üle selliste ühenduste. See *võib* mingites tingimustes töötada aga on igati ebastandardne ning võid igasuguste jamade otsa sattuda.

[warkriss]

[HDvurle]

[A.S.]

Kindel, et üks splitteritest defektne pole (või lausa mõlemad)? Proovi kordamööda vaid ühe splitteri ja pesaga (teine pesa nagunii ei tööta).

[warkriss]

[A.S.]

Pildi pealt paistavad need splitterid küll üsna rõvedad olevat, klemmid pole isegi mitte ühe rea peal, kuigi see iseenesest pole veel mingi probleem.

Kaablite erinev pikkus mingit tähtsust ei oma.

See TP-Linki ruuter vaevalt sellise jagamisega hakkama saab, eriti kui TG784 peab veel kuhugi netti jagama.


[somnambuul]

[friik1]

warkriss, pean silmas seda, et kaablis rändavad andmed lähevad katki, silent data corruption.

[A.S.]

[taavi]

[tahanteada]

Ääremärkusena: Ärge unustage, et CAT-kaablit ei kasutata ainult LAN-võrgu vedamiseks ja üle selle interneti pumpamiseks. CAT-kaablit saab kasutada mustmiljonis erinevas kohas.

Mõningad mõtted: 4 telefonipaari, 8 valveseadme signaali, nõrkvoolu ühendused jne,,,,jne. Lahendusi igale maitsele.

[friik1]

A.S., eks Giga väljamõtlejad pidid sellega arvestama ja palju tarkust elektroonikasse sisse toppima.

[warkriss]

[Markos]

[skulmars]

http://www.cabling-design.com/references/pinouts/split.shtml

kodus sai 2 kaablit ära poolitatud, 2 telekat saavad oma dtv ja veebi kenasti sealt kätte, probleeme pole täheldanud
tangide olemasolul ainult otsa paneku vaev..

[warkriss]

Kurja, tundub, et olen endale vale asja muretsenud.. hiinamanid müüvad sellist asja, mis lubab vaid 1 seadet korraga kasutada. Kuna enne pole tegelenud, siis pole väga suur isu kaablit ise lõikuma ka hakata, kas kusagil eestis ka normaalse hinnaga splitterit müüakse?
taavi, vaatasin, et seal sinu pakutud kohas oli 10 euri tükk ja veidi teistsugused (2 female, 1 male ots, tahaks 3 female). Kas täpsustaksid linki ja palju maksid? Sellised nagu su pildil on sobiksid väga hästi, kui nad mõne euro plekivad siis võin ju juba proovida ka elektrikut mängida.

Muidu üritaks enda oma ümber ehitada, aga see on kahjuks traatidega.

[taavi]

mul on asi, mis näeb täpselt samasugune välja. paistab, et tevalo seda enam ei müü. https://foorum.hinnavaatlus.ee/viewtopic.php?p=5730649&highlight=#5730649

selleks, et neid kasutada, pidingi pooled juhtmed ära lõikama ja allesjäänutest pooled ümber tõstma. tee pilti oma vidinate sisemusest, mina nendest kirjeldustest siin aru ei saa.

[warkriss]

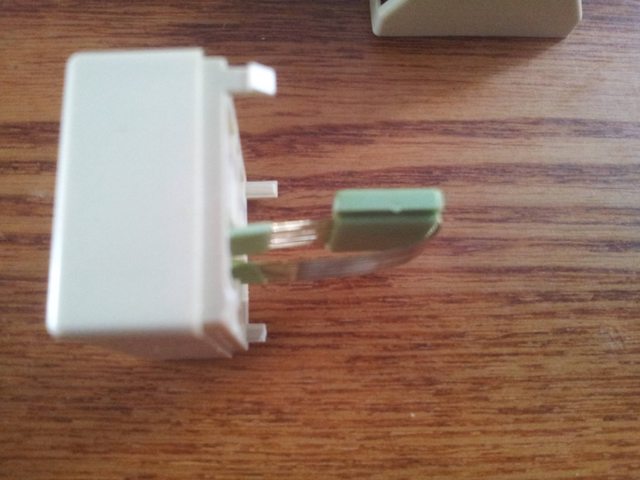

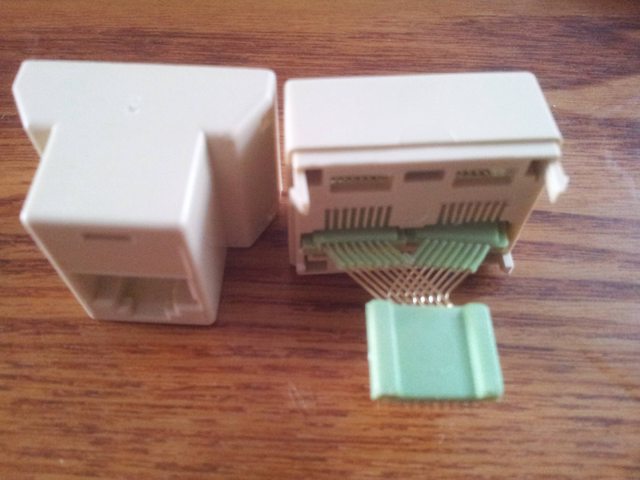

minu oma on siis selline.. ei anna kahjuks midagi seal ümber tõsta. Tundub, et need traadid moodustavad siis "ringi" seal.

[skulmars]

kui kaablitange pole siis http://www.akaabel.ee/cat-5e-keystone-jack-unshielded-rj45-to-lsa-color-black?filter_name=cat5&page=3 osta neid 4tk (peaks olema ka tavalise kruvikaga kokkuvajutatavad) , lõika üks võrgukabla pooleks ja kummalegi kablale lõigatud otsa pane 2 pesa
http://www.instructables.com/id/How-to-make-your-own-Ethernet-%22splitter%22/
vaata ainult, et toorikkaablil oleks kõik 8 juhet pistikus ühendatud, elionil on osad ainult 4 juhtmega

või osta kokku 6tk ja pane pistiku asemele ka pesa..
