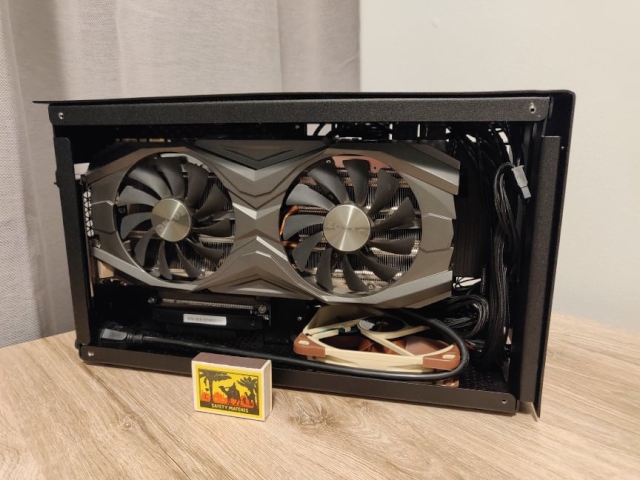

DAN A4-SFX eeskujul tehtud 10L SFF kast |
|
|
Specs:
• CASE: 1.5mm AL/357.5x140x209.5/3 slot GPU
• MB: Gigabyte B450 I AORUS PRO WIFI
• CPU: AMD Ryzen 5 2600 3.4GHz 16MB
• GPU: ZOTAC GeForce GTX 1080 Ti AMP Edition
• PSU: Corsair SF600 600W
• RAM: Corsair Vengeance LPX 16GB 3200MHz CL16 DDR4 KIT OF 2
• COOLER: Alpenföhn Black Ridge v2 with Noctua NF-A9x14
• SSD 1: SSD 970 EVO NVMe M.2 500GB
• SSD 2: Samsung 850 EVO Series 250GB SSD
• RISER: Kolink PCI-E 3.0 16X Riser Cable 30cm Black
• CASE FAN 1: Noctua NF-A9x14
• CASE FAN 2: Noctua NF-S12A PWM
Riistvara vajas uuendust ja tekkis huvi SFF kastide vastu, eelkõige jäi silma DAN A4-SFX. Kuna tegemist on kalli kastiga ja seda pole niisama lihtne saada, otsustasin kasti ise disainida.
Kuna tööalaselt tegelen lehtmetalli stantsimise, lõikamise ja painutamisega siis ei olnud ühtegi põhjust miks seda projekti mitte ette võtta.
Prototüübi tegin suvalisest mustast metallist, mis kätte sattus. Kuna mul mitte ühtegi komponenti kasti disainimise ajal olemas ei olnud sai kõik mõõdud netist otsitud. Kui prototüüp valmis sai, tellisin komponendid ja ladusin kasti kokku.
Prototüüp oli mõeldud 2 slot GPU jaoks ja laius oli täpselt selline, et 120mm ventilaator ära ei mahtunud, need olid 2 peamist asja, mis muudetud sai.

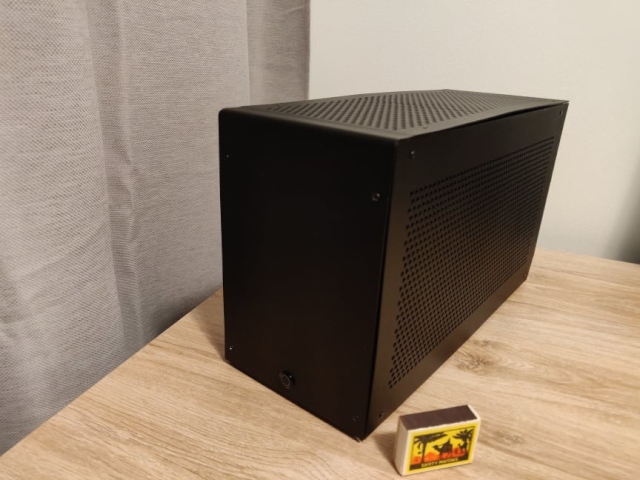

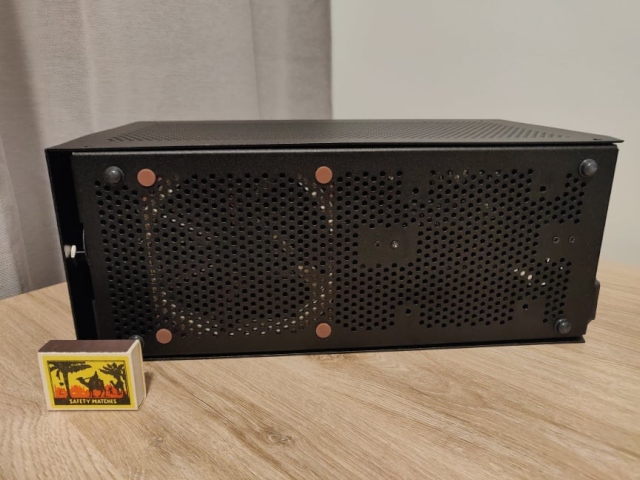

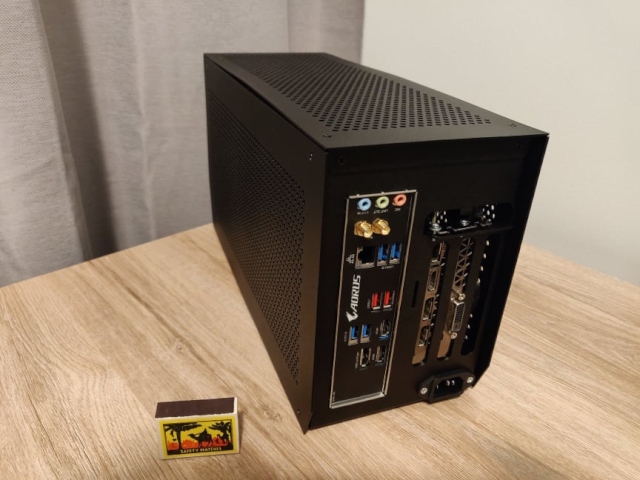

Nüüd sai siis VER1 kast kokku pandud, see on tehtud 1.5mm paksusest alumiiniumist ja pulbervärvitud matt mustaks "liiva" struktuuriga.
VER1 kokku ladumisel selgus, et 1 detail oli veidi mööda painutatud ja alumiiniumit perforeerides olid detailid kumeraks tõmmanud ja see raskendas kokkupanekut. Õnneks midagi kriitilist ette ei tulnud ja juba töötab mõte parema ja lihtsamalt toodetava disaini suunas.

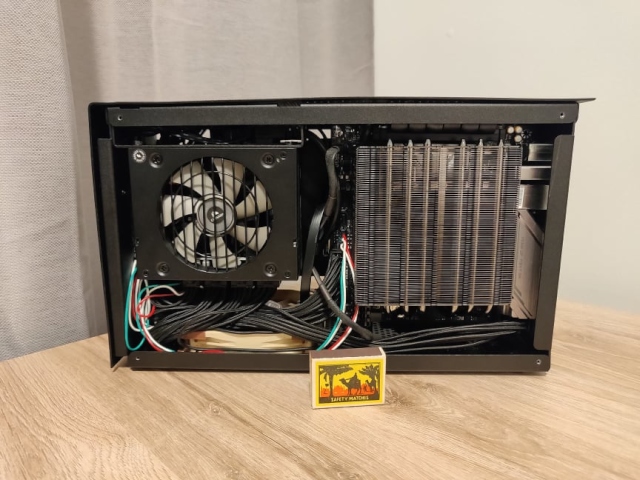

Peamiseks veaks on liiga madal riser, selle tõttu ei mahtunud ventilaator emaplaadi alla.
|
|
Kommentaarid: 9 loe/lisa |
Kasutajad arvavad: |
|
:: |
0 :: |
0 :: |
9 |
|
tagasi üles |
|
|
kirjumega
HV veteran
liitunud: 25.10.2014
|
26.02.2020 21:12:10
|
|
|
Väga äge. Kuidas temperatuurid on?
|
|
Kommentaarid: 127 loe/lisa |
Kasutajad arvavad: |
|
:: |
0 :: |
0 :: |
115 |
|
tagasi üles |
|
|
AO199
HV vaatleja
liitunud: 01.10.2012
|
27.02.2020 14:49:14
|
|
|
Tegin 15 minutit OCCT stress testi ja GPU ja CPU max temperatuur olid vastavalt 88C ja 91C.
CPU termopasta on jahuti tootja oma, see on plaanis nüüd Thermal Grizzly Kryonaut vastu välja vahetada. Selle vahetuse käigus tõstan ka riserit, et emaplaadi alla mahuks 92x14 Noctua ventilaator.
GPU 1 ventilaator on vigane, ootan varuosa, et see ka välja vahetada.
Ventilaator lisatud ja pasta vahetatud, temperatuur kukkus 6C.
viimati muutis AO199 28.02.2020 10:08:07, muudetud 1 kord |
|
Kommentaarid: 9 loe/lisa |
Kasutajad arvavad: |
|
:: |
0 :: |
0 :: |
9 |
|
tagasi üles |
|
|
Sants
HV veteran
liitunud: 31.08.2014
|
|
Kommentaarid: 221 loe/lisa |
Kasutajad arvavad: |
|
:: |
0 :: |
0 :: |
192 |
|
tagasi üles |
|
|
AO199
HV vaatleja
liitunud: 01.10.2012
|
27.02.2020 15:27:18
|
|
|

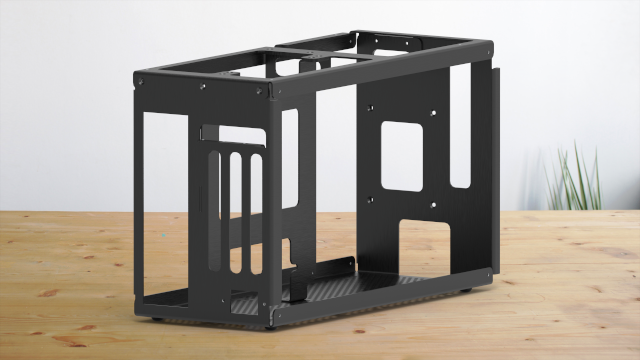

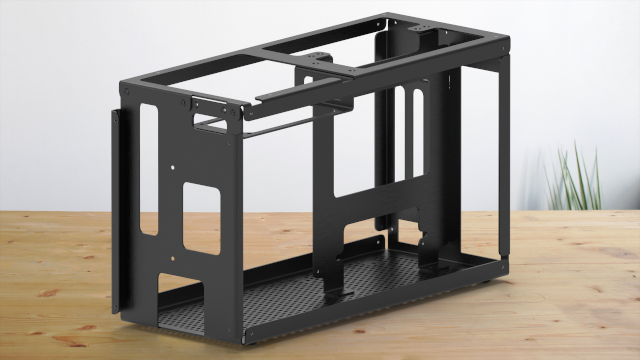

Pildid mudelist:
|
|
