[DVBGod]

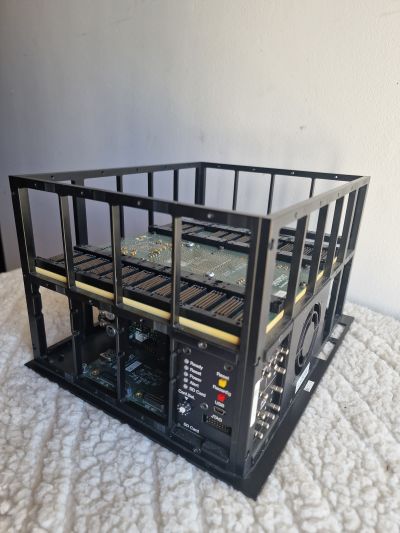

Sobib suuremate ASIC-ute, SoC-ide ja IP-plokkide prototüüpimiseks ja kiireks reaalajas testimiseks - koos reaalse riistvaraga (mälud, PCIe siinid, kaamerad jne.)
Sinu võimalus alustada kohe FAB-less SoC Start-up -iga. EU Chip Act on käimas ja raha pudeneb helikopteritelt.



Ideaalis sobib see kellel on juba Synopsys -i systeem koos tarkvaraga, et laiendada oma võimekust.
Samas on võimalik kasutada ka ilma Synopsys tarkvarata üle USB ja JTAG-i (tasuta tarkvara vahenditega)

Workflow:
1. Xilinx Vivado – süntees + paigutus; jagad RTL-i ühele FPGA-le.
2. .xdc piirangud – käsitsi pin-mapping HapsTrak IV konnektoritele.
3. Programmeeri – laadid kaks *.bit* faili (kellavõrk + disain) läbi USB-JTAG.
4. Debug – Vivado ILA/Chipscope töötab otse

Praktikas kasutad seda seadet nagu “ülisuurt Virtex-7 arendusplaati”

Liidesed:
*USB
*JTAG
*UMRBus
* 23 x HT3 (HyperTransport) ülikiiret liidest
*Kellade sisendid/väljundid
*SD Card
*Power 12v

Müün kui "AS-IS" töötavat isendit, ehk siis käimamineku garantiiga .

Tasub mainimist, et ainuüksi seal sees olev FPGA (Virtex-7 XC7V2000T) maksab täna Farnellis või DigiKey-s üle 20k EUR-i +km
https://ee.farnell.com/xilinx/xc7v2000t-1flg1925c/fpga-virtex-7-1200-i-o-fcbga-1925/dp/2831068
https://www.digikey.com/en/products/detail/amd/XC7V2000T-1FLG1925CES9937/3585744
Seal on veel lisaks sees juhtimiseks teine väiksem FPGA (Virtex-5 XC5VLX50)

Toiteka saab vast kõige lihtsamini/kiiremini siit: https://www.ebay.com/itm/256859675977

Rohkem pilte: http://pc.ee/fpga/

AH: 2000.-
OK: 2500.-

Vastan lisaküsimustele (võib ka muud FPGA stuffi saada)
Kui siin huvilisi ei leidu läheb yebaisse...

[Ainivana]

Lisastuffi all mõtled sa mida?
