Hei! Tegin siin ühe voltmeetri, mõtlesin, et äkki keegi tahab ka teha ja panna oma arvuti kasti sisse volte vms näitama .
Anyway, selgitan pisut, mõned pildid kah.

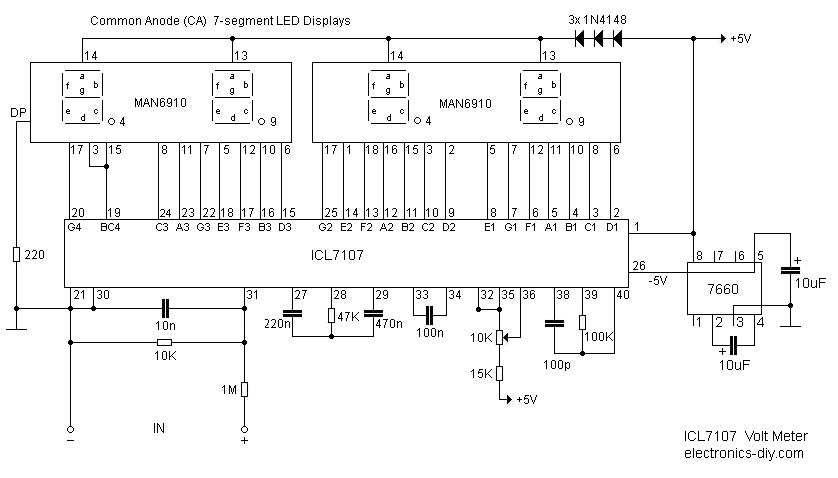

Skeem:
Skeemi pole vaja 7660 osa ja üleval 3-e dioodi. Valesti on seal punkti koht! see tuleb panna tagant lugedes teisele 7-segmendile!
Antud skeemil on 2x7-segment ühes kestas, all ICL7107 väljundites on näha tähed, need lähevad otse üksikute 7-segmentide külge. Ütlen ära veel, et võiks panna 7-segmentidele +5V otsale takistid, mul põles punkt läbi
Selle skeemi järgi:
PS: Kasutab toiteks +5V | GND | -5V
Nüüd tuleb kõik kokku laduda ja loota, et töötab
Mõõtmisraadius on 199.9V, kui on tagurpidi + ja - siis hakkab põlema - märk esimesel 7-segmendil.
Pisike video kah. Kasutasin 3.6V akut mis on pisut tühi .
Kõik teised jupid on suht odavad.
Kokku see kompott läheks umbes 250-300eek, juppide peale siis.
Hind on varieeruv, sest igalpool on erinevad hinnad. Serigos ICL7107 38EEK, Elfa andmetel 100-300eek . _________________ Tarmo / asdnet.pri.ee
57 eek oomipoes.Võimalus ka 100 eek maksev multimeeter osta, toite teed nii, et võtad aku ära, paned toiteploki kylge (takisti kh vast vahele, see oleneb). Korpuse võtad tollel asjal ära ning ongi ekraan eraldi. Taskumultimeeter maksis oomis vahepeal 95 eek, praegu ei tea. _________________ Pakun sülearvutite tolmupuhastust, termopasta vahetust, emaplaatide remonti ja BIOS paroolide eemaldust.
57 eek oomipoes.Võimalus ka 100 eek maksev multimeeter osta, toite teed nii, et võtad aku ära, paned toiteploki kylge (takisti kh vast vahele, see oleneb). Korpuse võtad tollel asjal ära ning ongi ekraan eraldi. Taskumultimeeter maksis oomis vahepeal 95 eek, praegu ei tea.
Mina tegin asja just DIY eesmärgil, tuleb veel ampermeeter kah. Mõlemad lähevad tulevase reguleeritava toiteploki külge _________________ Tarmo / asdnet.pri.ee
Siis küll, võibolla teen isegi kunagi järgi. _________________ Pakun sülearvutite tolmupuhastust, termopasta vahetust, emaplaatide remonti ja BIOS paroolide eemaldust.
Kui kiiresti reageerib?
Oleks vaja üks taoline asi ehitada mis suudaks näidata 1-5V kõikuvat pinget. _________________ M: SFP Telia GPON võrgu jaoks - 40€
Aga kui asi ühendada kuidagi arvutiga, kas siis reageeriks kiiresti? Kas üldse võimalik? _________________ Pakun sülearvutite tolmupuhastust, termopasta vahetust, emaplaatide remonti ja BIOS paroolide eemaldust.
Mõtlesin jah seda portidega. Lühise vältimine- dioodid Vast keegi on teinud/teeb selle valmis. _________________ Pakun sülearvutite tolmupuhastust, termopasta vahetust, emaplaatide remonti ja BIOS paroolide eemaldust.
Siis peab järgi proovima, ülejäänud pudinad olemas ainult seda ICL7107 vaja. Kuidagi tuleb sinna miski pingejagur ka aretada et 5v korral näitaks 999 ja 2.5v korral 500. _________________ M: SFP Telia GPON võrgu jaoks - 40€
Siis peab järgi proovima, ülejäänud pudinad olemas ainult seda ICL7107 vaja. Kuidagi tuleb sinna miski pingejagur ka aretada et 5v korral näitaks 999 ja 2.5v korral 500.
Olen sõbralik kaaskodanik ja avaldan oma ICL7107 tasuta sampli tellimise koha :
Vajab kasutaja tegemist. Pärnus saan ühte jagada, kes tahab .
funky_monk kirjutas:
Mõtlesin jah seda portidega. Lühise vältimine- dioodid Vast keegi on teinud/teeb selle valmis.
Dioodid küll, aga kui valetpidi siis ta lihtsalt ei näita midagi. Kui mõõdad muud toidet, mitte seda millest voltmeeter omale toite saab, siis ei teki mingit lühist _________________ Tarmo / asdnet.pri.ee
