[Anti]

Alustasin ka siis taolise projektiga.

Masinaks siis miski vana ML:
Pentium M 740 1,73GHz
512MB SO-DIMM PC2700
80GB 5400rpm ketas
Ati mobility Radeon x600 128MB
15" 1024x768 displei

Kogu ebavajalik, nagu kõlarid, klaver, touchpad, aku, korpus, ekraaniraam, hinged jne sai eemaldatud.
Alles jätsin ainult toimimiseks ja nö updatemiseks vajalikud asjad: emaplaat, protsessor koos jahutiga, videokaart, kõvaketas, wireless kaart ning displei ise.

Hetkel kogu tööks vajaliku kraami kaaluks 1025g.


Pmst mahub kogu kupatus ilusti displei taha peitu ning ilusti saab äärest jätta välja ka usb pesad, kuhu saab vajadusel lisada klaveri, hiire, mälupulga vms.


Asi siis sellisena töös:


Kõige raskem osa alles ees: kuidas kinnitada emaplaat lcd paneeli taha, et ei jääks jahutusprobleeme ja kust leida või millest teha viisakas raam. Vaimusilmas kujutan raamina mingit roostevabakarva ~1,5-2cm laiust ranti, aga eks näis, uurime.

[virks]

[Anti]

Vot peab uurima, ilmselt teen ennem vahtplastist variandi, et proovida, kuidas asi viisakalt sisse istuks, sisendid-väljundid nähtavale jääks ja masin hingamiseks õhku saaks.

Ühesõnaga sai aretatud koduste kättesaadavate vahenditega igasugu konstruktsioone, mis hoiaksid emaplaati, jahutit ja kõvaketast ilusti paneeli küljes kinni ning nüüd asi OK. Vaja hakata asjale raami ümber konstrueerima.

Mõni pilt ka kompunnist:
Wirelessi antennide juhtmed on hetkel ripakil, need vaja korda sättida.




do not press!


Kui keegi natuke seda teemat jagab, võiks pakkuda välja ideid, kuidas asi kiiresti ja võimalikult lihtsalt opereerima panna.

[Ainivana]

http://www.mini-itx.com/projects/itx-laptop/viewer.asp?i=0022
tee niimodi,tglt saaks ju lauaka moboga kah sama asja rakendada,ei pea ostma uut läpparit,kellel e8600 jne head prosed,videod on,miks ka mitte

[Anti]

No lauaka mobo ajab pildiraami korral selle asja paksuse ikka väga suureks (suured jahutid, kõrged kodekad jne jne).

Nüüd kõige raskem osa, asjade kinnitamine selle raami-klaasi-paspartuu külge. Seda tuleb vist homme teha...

Anyway asi hetkel niikaugel:

pildil ei paista välja, aga raam hõbehall, paspartuu on tumedam hallikas ja kõigepeal läikiv klaas.

[mehaanic]

palju paksus jäi palju seinast eemale jääb
muidu väga kena

[Ainivana]

oleneb mobost,oleneb ka videos ja oleneb ka veel nende radikatest ja lisa kaartidest,micro atx moboga ju täitsa pandav 10,2x7,5 kui õieti mäletan

[Anti]

panin tagurpidi lauale, siis raami alumisest servast kuni emaplaadi kõige kõrgema kohani on 31mm. Raam ise 16mm ehk siis raami ja seina vahele äärtesse jääb ~15mm tühja ruumi.

[kännuämmelg]

raami saad teha pleksist- hea kleepida
või ehituspoodides müüdavast alumiinimprofiilist- hea kruvisid kinnitada

[Extsy]

Ootan põnevusega pilti kuidas seinale asi jääb?
Aga näpud on sul osavad

[Anti]

[virks]

Põrandaliistu all mõtlesin metallist profiili. Neid iga kuju ja värviga.

[Anti]

Eks vaatan, mis saab. Esialgu putitan puht sportlikust huvist, kuidas asi välja hakkab nägema, ta sellesama raami külge ja panen seinale.

Uus probleem on muidugi arvuti käivitamine. Kuna nupp asub täpselt raami taga ja kuskil random kohas. Väljapool ei saa ka tuua, kuna see nupupaneel kinnitub emaplaadile eraldi pistikuga...

[Sold OUT]

Anti, las käib koguaeg

[kännuämmelg]

[Anti]

Maiviitsi eriti midagi osta ja taga ajada, tore oleks kui saaks koduste vahenditega ja 0EEK investeeringutega asja tehtud

tutvusin keldri materjalivalikuga ja peale jäi kaks varianti:

-lõigata vanast arvutikorpusest plekiribad
-õhukesest 3 kihilisest vineerist lõigata ribad

kohe testin, kumb variant parem.

[kännuämmelg]

panustan vineerile- lihtsam asju kinnitada

[Anti]

süsteem valmis ja töös. Lahendus on robustne, aga odav ning üsna kindel Natuke sätin veel, siis saab pilte ka.

[Sold OUT]

Reet Linna

[Anti]

Nii, asi siis pmst valmis. Teostuse hindeks annaks ise 4-, kuna tahtsin kiirelt asja valmis saada ja näha lõpptulemust. Kui mingiaeg rohkem aega ja viitsimist on, aretaks süsteemile ikka korraliku raami ja karkassi taha...ja paspartuu valiks ka vähe viisakama tooni, mitte papihall, aga esialgu olen täitsa rahul. Seinale ei viitsinud veel panna, seda teeb homme.

Süsteemi sätin enda arvutist remote desktopi kaudu, mis välistab pildiraamil hiire ja klaveri vajalikkuse. Siiski on mul küsimus: kui ma oma masina võtan raami remote deski lahti, logib raami masin ise ennast välja ja tagasi sisselogimiseks on vaja parooli (loe: klaviatuuri). Ideid?

Paar pilti ka:

[addamsEST]

[Anti]

proovin, tänud

edit: installeerisin ikka teibiga kõlarid ka külge, saab mingi muuvigi taustaks tiksuma panna vms

edit2: nii, asi valmis ja seinapeal. Kunagi tulevikus kui rohkem aega on, nokitseks raami ja kinnitused vähe viisakamaks, aga praegu ka täitsa ponks. Kogu juhtumine käib remote desktopi abil läbi enda sülearvuti. Tempid on aparaadil väga normaalsed, isegi paremad, kui kinnises korpuses. Juhtme sain ka ära peidetud

Pilt ka:

[Oliverk]

Väga lux värk. Kaugelt vaadates väga kena.

[R A T]

kus juhtme peitsid?

[Chaza!]

Väga ilus

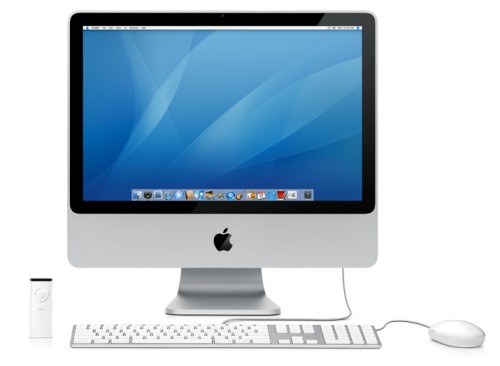

Mul nüüd enda pildiraam jäi seisma ja ei viitsinud keegi sellega majandada. Nüüd mõtlesin, et peaks tegema pmst-lt iMaci, et kõik kraam on "monitori" sees või noh siis monitor/arvuti. Ainult klaver ja hiir on laual peale selle.
